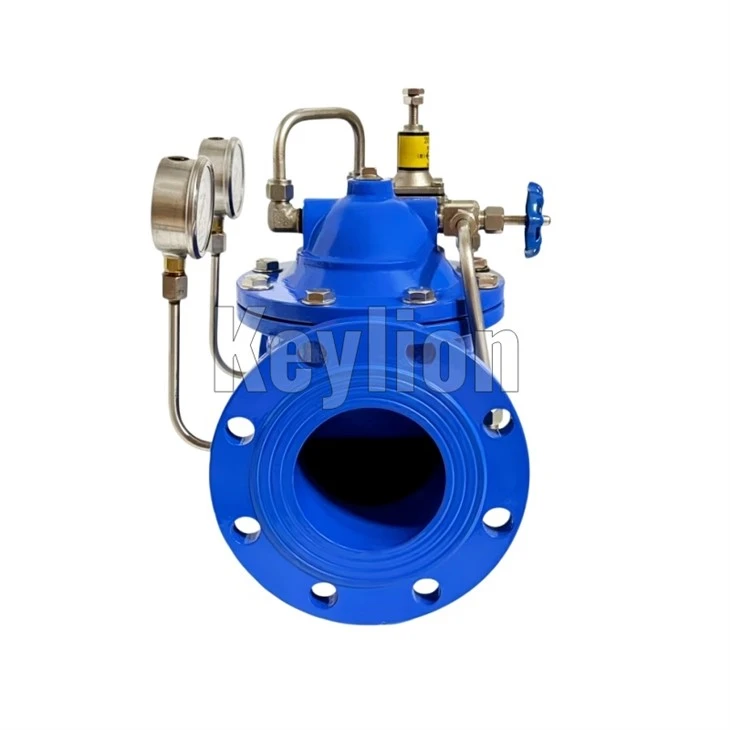

Βαλβίδα μείωσης πίεσης με φλάντζα
Επισκόπηση προϊόντος
Η βαλβίδα μείωσης πίεσης με φλάντζα είναι μια πιλοτική-βαλβίδα ελέγχου που έχει σχεδιαστεί για να μειώνει και να σταθεροποιεί αυτόματα την πίεση κατάντη στα συστήματα σωληνώσεων. Χρησιμοποιείται συνήθως σε συστήματα διανομής νερού, άντλησης και διαχείρισης πίεσης, βοηθώντας τους αγοραστές να βελτιώσουν την προστασία του συστήματος, να διατηρήσουν τη συνέπεια της πίεσης και να μειώσουν την καταπόνηση του αγωγού.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προσδιορισμός |
| Μοντέλο | 200X Pilot-Λειτουργική βαλβίδα μείωσης πίεσης φλάντζας |
| Τύπος βαλβίδας | Πιλότος-Λειτουργική βαλβίδα μείωσης πίεσης |
| Τύπος σύνδεσης | Φλαντζωτό άκρο |
| Ονομαστική Διάμετρος | DN50–DN300 |
| Εκτίμηση πίεσης | PN10 / PN16 / PN25 |
| Επεξεργασία Επιφανειών | Fusion-Συγκολλημένη εποξειδική επίστρωση |
| Κατεύθυνση Εγκατάστασης | Οριζόντια (στάνταρ) |
| Προαιρετική εγκατάσταση | Διατίθεται κάθετη τοποθέτηση |
| Μέσο εργασίας | Νερό, συστήματα καθαρού νερού, μη{0}}μη επιθετικά υγρά |
| Λειτουργία | Αυτόματη ρύθμιση πίεσης κατάντη |
Λεπτομέρειες υλικού
| Συστατικό | Standard Υλικό | Προαιρετικό Υλικό |
| Σώμα βαλβίδας | Εόλκιμος Σίδηρος GGG50 | Ατσαλοσίδερο |
| Κάλυμμα βαλβίδας | Εόλκιμος Σίδηρος GGG50 | Ατσαλοσίδερο |
| Κάθισμα βαλβίδας | Ανοξείδωτο ατσάλι 304 | Ανοξείδωτο ατσάλι 316 |
| Στέλεχος | Ανοξείδωτο ατσάλι 304 | Ανοξείδωτο ατσάλι 316 |
| Συναρμολόγηση βαλβίδας πιλότου | Ανοξείδωτο ατσάλι 304 | Ανοξείδωτο ατσάλι 316 |
| Διάφραγμα | Ενισχυμένο καουτσούκ | Προσαρμοσμένα υλικά |
| Δαχτυλίδι σφραγίδας | EPDM | NBR |
| Μπουλόνια & Παξιμάδια | Ανθρακούχο χάλυβα | Ανοξείδωτο ατσάλι |
Σενάρια εφαρμογής
Συστήματα Διανομής Νερού
Σταθμοί μείωσης πίεσης κύριου αγωγού
Συστήματα ελέγχου πίεσης περιοχής
Δημοτικοί αγωγοί μεταφοράς νερού
Συστήματα ύδρευσης κτιρίων
Συστήματα Άντλησης
Ρύθμιση πίεσης εξόδου αντλίας
Ενισχυτικά αντλιοστάσια
Δίκτυα άντλησης πολλαπλών-σταδίων
Συστήματα Βιομηχανικής Χρησιμότητας
Συστήματα κυκλοφορίας νερού ψύξης
Συστήματα ύδρευσης διεργασιών
Σωληνώσεις προστασίας εξοπλισμού
Κλάδοι διαχείρισης πίεσης
Συστήματα Πυροπροστασίας
Αγωγοί χωροθέτησης υπό πίεση
Γραμμές διανομής υψηλής-ανόδου
Συστήματα εξισορρόπησης πίεσης παροχής νερού
Διασφάλιση Ποιότητας
Επαλήθευση πρώτων υλών συμπεριλαμβανομένης της επιθεώρησης χημικής σύνθεσης και μηχανικών ιδιοτήτων.
Επιθεώρηση διαστάσεων σύμφωνα με εγκεκριμένα κατασκευαστικά σχέδια.
Έλεγχος ποιότητας χύτευσης για επιφανειακά ελαττώματα και δομική ακεραιότητα.
Δοκιμή κελύφους πίεσης που εκτελείται σύμφωνα με τα ισχύοντα πρότυπα πίεσης.
Δοκιμή διαρροής καθίσματος για επαλήθευση απόδοσης στεγανοποίησης.
Έλεγχος πάχους επίστρωσης για συνοχή εποξειδικής στρώσης.
Δοκιμή Λειτουργίας Συναρμολόγησης για επιβεβαίωση της απόκρισης του πιλότου και της ακρίβειας ρύθμισης της πίεσης.
Δοκιμή υδροστατικής απόδοσης πριν από την αποστολή.
Κατασκευή διαθέσιμη με απαιτήσεις συστήματος διαχείρισης ποιότητας ISO 9001.
Προαιρετικές πιστοποιήσεις: CE, WRAS, NSF, EN1074 συμμόρφωση κατόπιν αιτήματος.
Επιλογές προσαρμογής
| Είδος | Διαθέσιμες Επιλογές |
| Σήμανση λογότυπου | Λογότυπο Cast, σήμανση λέιζερ, προσαρμογή πινακίδας |
| Συσκευασία | Κουτί από χαρτόνι, θήκη από κόντρα πλακέ, ξύλινο τελάρο εξαγωγής |
| Πρότυπο φλάντζας | EN1092-2, ANSI B16.5, JIS, DIN, BS |
| Αναβάθμιση υλικού | Επένδυση από ανοξείδωτο ατσάλι 316, σώμα από χυτό χάλυβα |
| Υλικό σφραγίδας | EPDM, NBR |
| Επένδυση | Fusion-εποξειδικό, προσαρμοσμένο σύστημα επίστρωσης |
| Χρώμα | Μπλε, κόκκινο, γκρι, προσαρμοσμένα χρώματα |
| Κατηγορία πίεσης | PN10, PN16, PN25 |
| Κατεύθυνση Εγκατάστασης | Οριζόντια, κάθετη |
| Εύρος Μεγεθών | Προσαρμοσμένα μεγέθη DN διαθέσιμα |
